35kV- 550kV高压断路器SF6密度计改造（国网18大反措）

SF6密度计免拆卸校验的解决方案 （SF6三通阀）

国家电网运行规程对SF6密度计的要求，电力部1997 年 1 月 1 日实施的 DL/T596-1996《电力设备预防性试验规程》： “开关设备”一节序号为 13 中有“SF6 气体密度计（包括整定值）检验” 项目，规程要求试验时间为：1-3年、大修后或必要时，具体校验时间各省的中试所自己制定，一般至少每 3 年校验一次比较合适，适用于ABB、西门子、施耐德、阿海珐等品牌高压断路器及组合式断路器GIS。

1.目前常规的校验方法的步骤：

安排设备停电、切断密度计控制回路电源、拆卸密度计静放2个小时（使压力表内的唐星形变回复正常）、更换密封圈、设备恢复运行、将检验合格的密度计重新安装、安排设备停电、将校验合格的密度计重新安装、检查闭锁接点动作可靠性、实验合格，恢复运行。

2. 常规方法存在的问题：

检验（停电）时间长，较多设备不能按时进行校验：此种方法整个过程需要数天时间，在目前各省供电压力日益增大，停电成本越来越高的情况下，实现起来有相当大的难度，因此导致了大批SF6密度计校验周期延长、滞后，带来极大的安全隐患。

拆装过程存在风险：由于带压力的SF6气体对密封工艺要求严格，经常拆卸，以及检修操作工作的疏忽，极易对SF6法兰密封面产生损伤引起SF6气体渗漏，导致设备故障（事故）发生,存在较大的电网安全隐患。

3. 十八项电网重大反事故措施要求：

考虑到SF6密度继电器对高压开关设备安全运行的重要性 ，《国家电网公司十八项电网重大反事故措施》12.1.1.6中规定： SF6 密度继电器与开关设备本体之间的连接方式应满足不拆卸校验密度继电器的要求。

4.方案如下：

技术指标：

压力等级: PN64

密封性能：泄露率<10-15MPa.m3/s 环境温度：-40~100℃

抗冲击性能: 600m/s2 11ms

寿命：105 次

材质：阀体为不锈钢钢

5.改造的条件和时间：

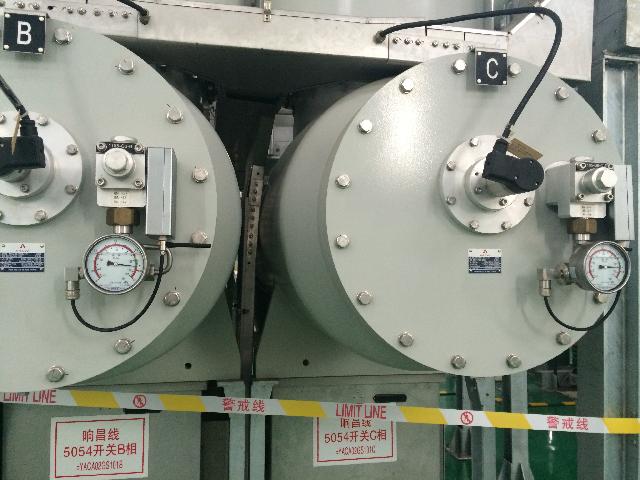

因为原接头座上有用于隔离本体气室的阀门，所以施工时理论上可以不用停电，但现场阀门有可能不能完全关闭气室，同时，考虑到对后台报警、闭锁型号的影响，故建议停电施工。每个间隔按3块表改造，预计每个间隔需停1.5-2个小时左右。
