水力发电配电系统解决方案

水力发电配电系统解决方案

    成都泰森电气为水力发电站用户提供包括发电侧中压（6～35KV)开关柜，站用0.4KV开关柜、直流系统及其相关输电、发电、配电设备安装施工总承包、系统集成、能效管理等，并可根据客户需求提供定制化系统设计方案深化设计、一二次融合等相关服务。

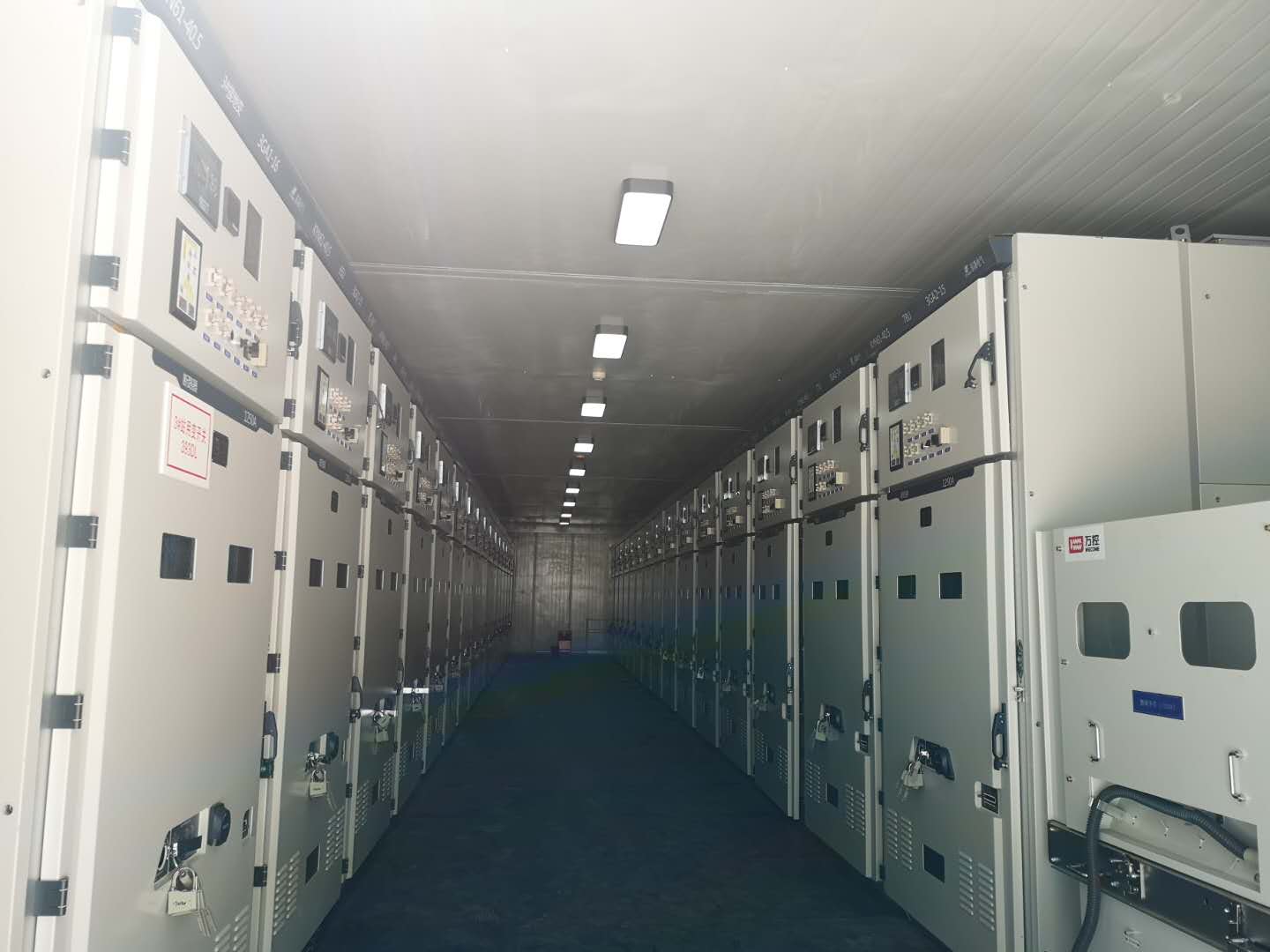

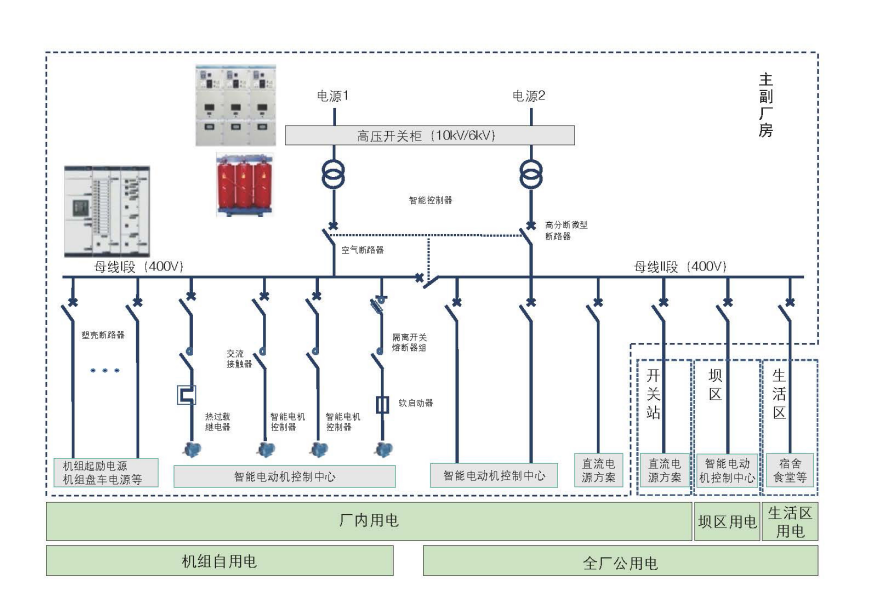

    中型水电站装机容量一般为 25MW 小于水电站容量≤ 250MW，厂用电电源采用双层辐射式供电，两级电压分别为 10kV / 6kV、400V 供电，机组自用电和全厂公用电采用混合式供电方式。成都泰森电气水力发电智能配电解决方案主要设备包含发电机侧6.3KV开关柜，站用10KV开关柜、0.4KV开关柜及其配套相关配电设备。

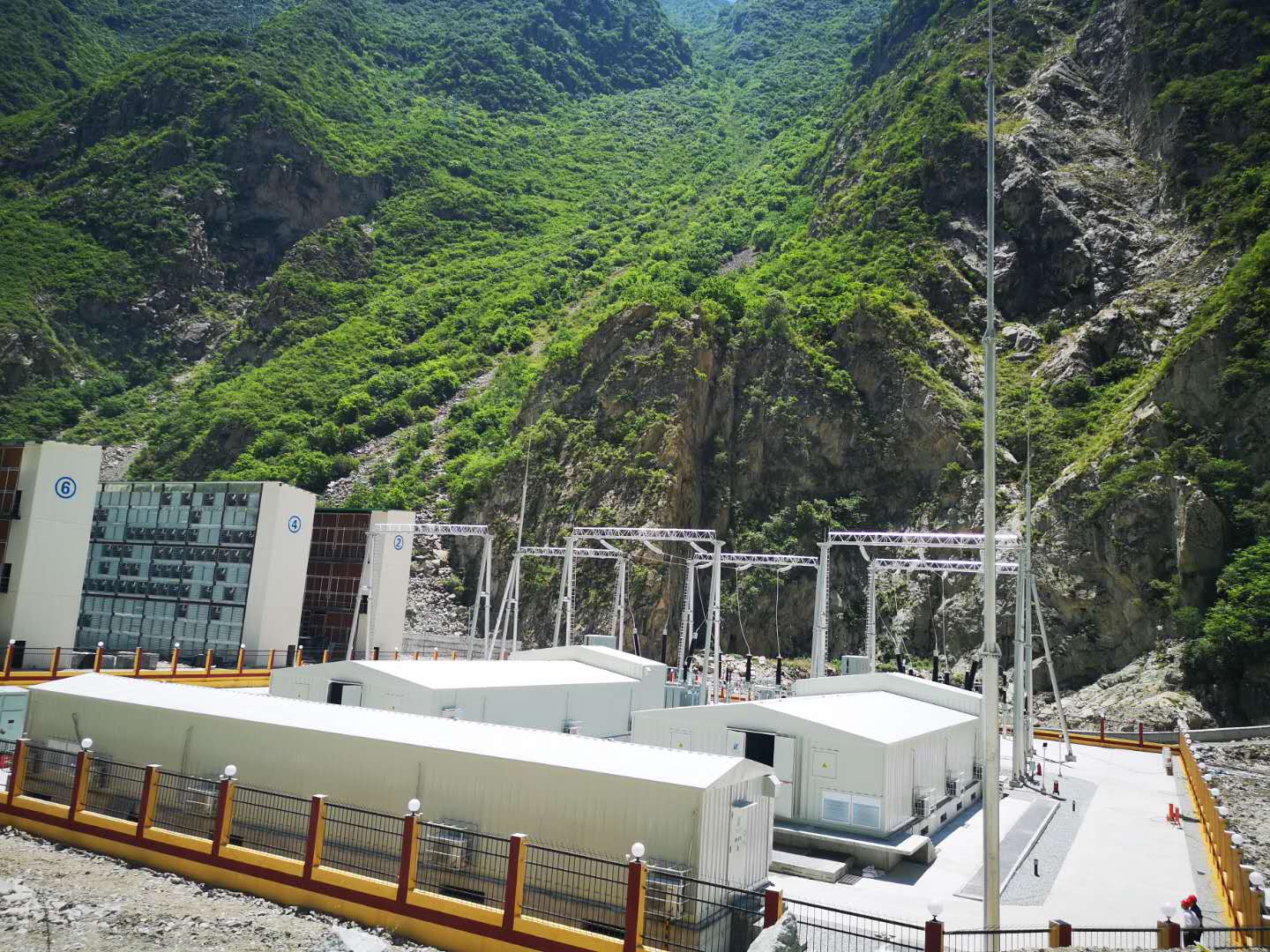

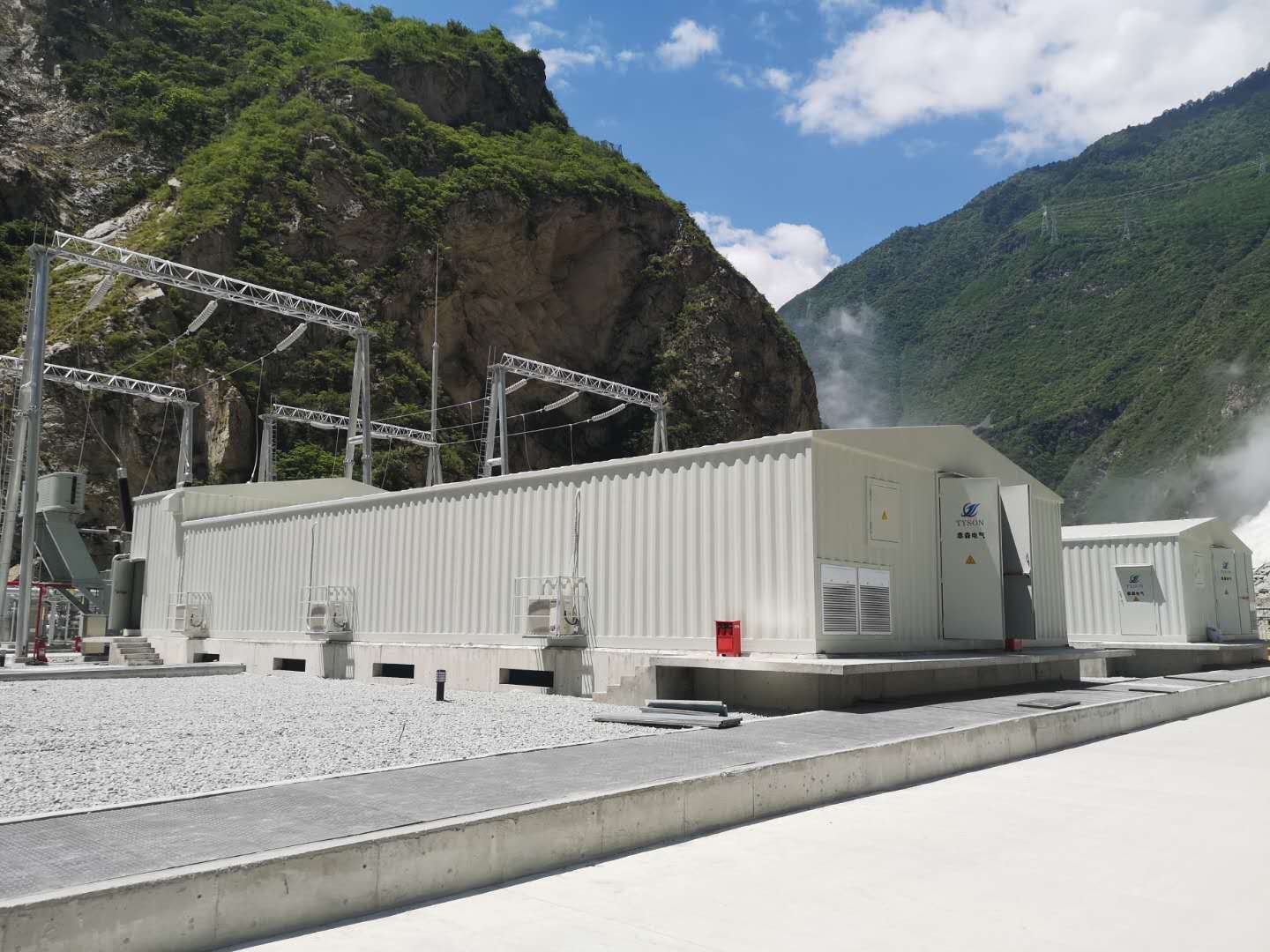

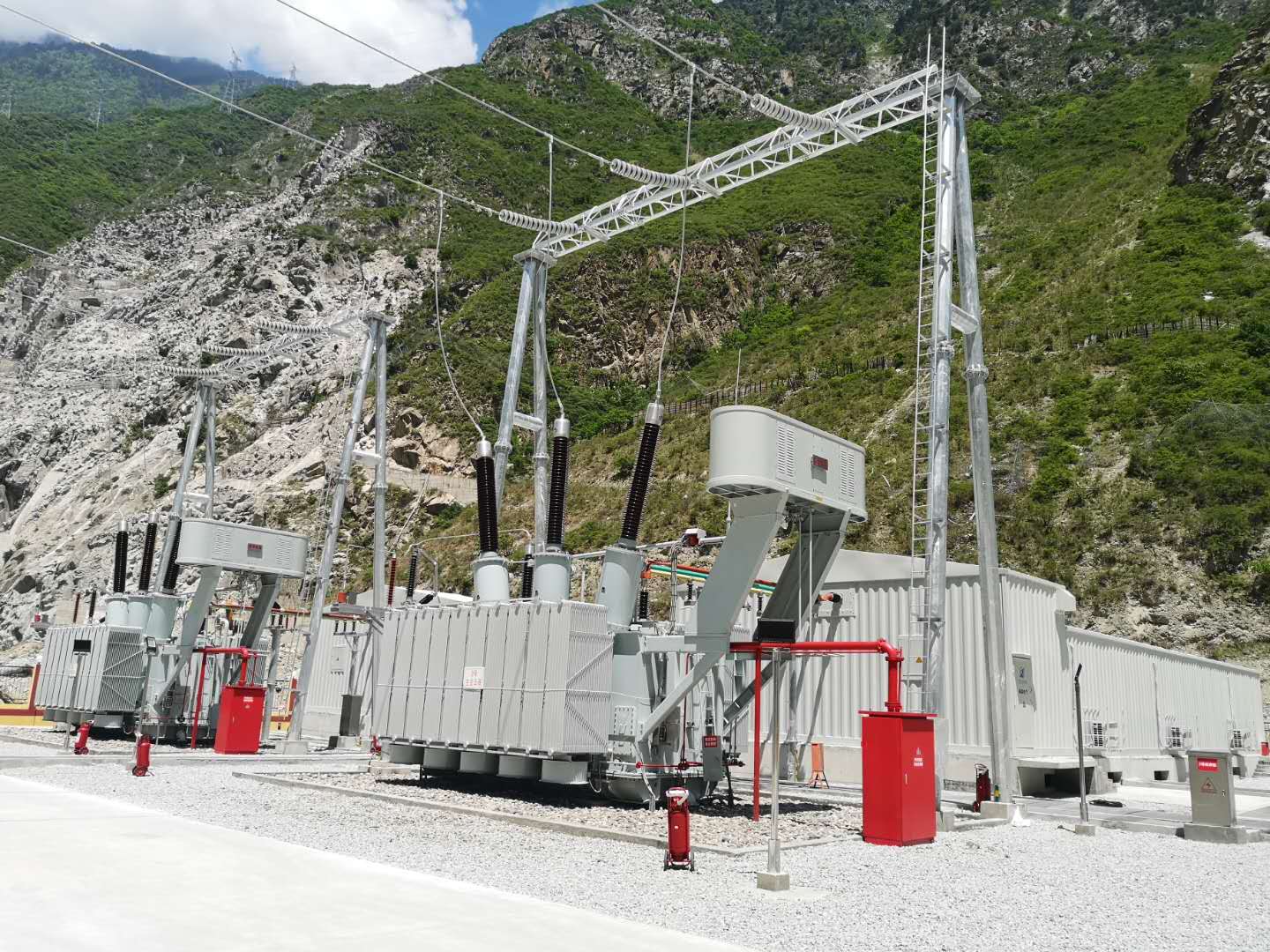

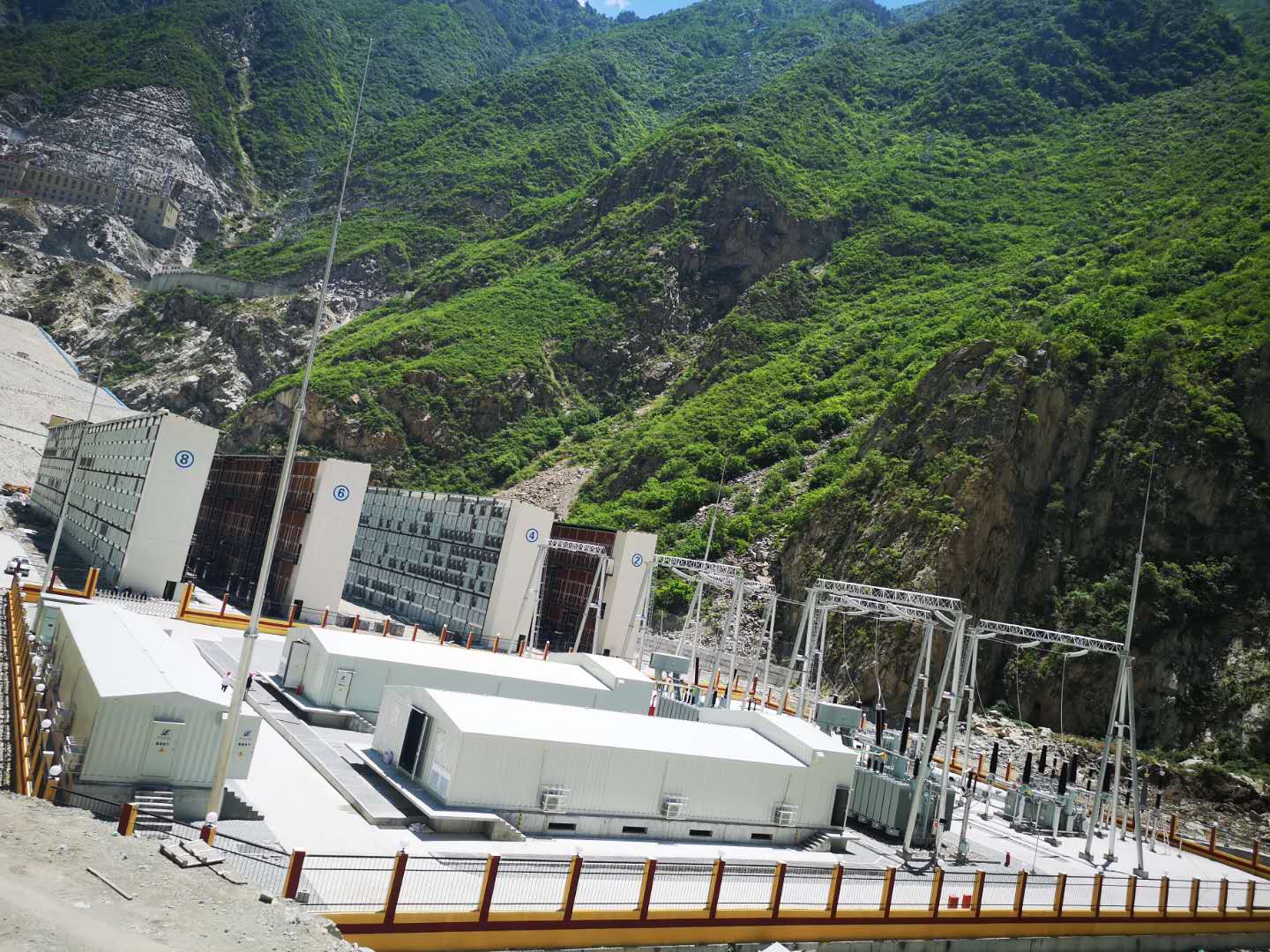

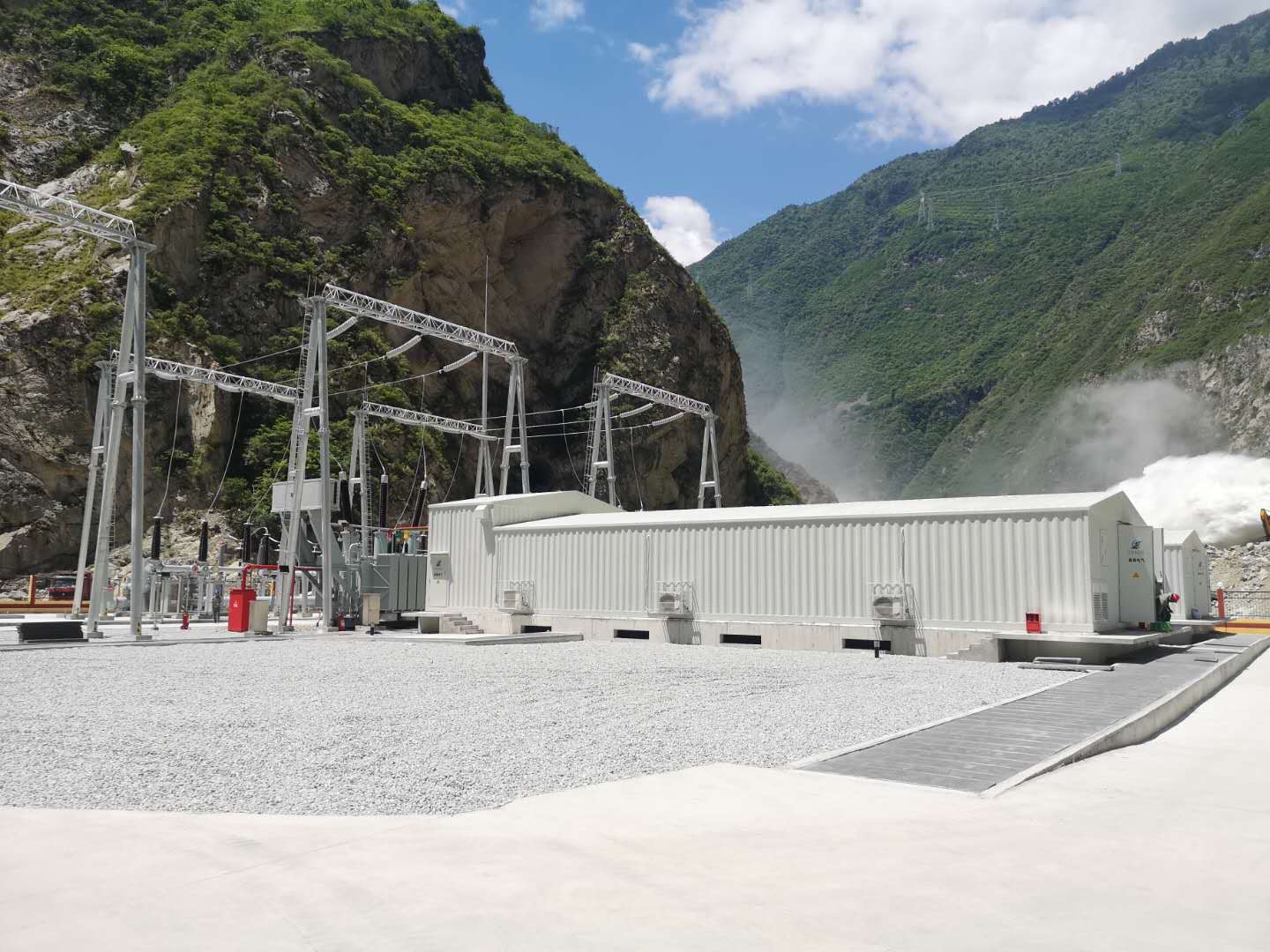

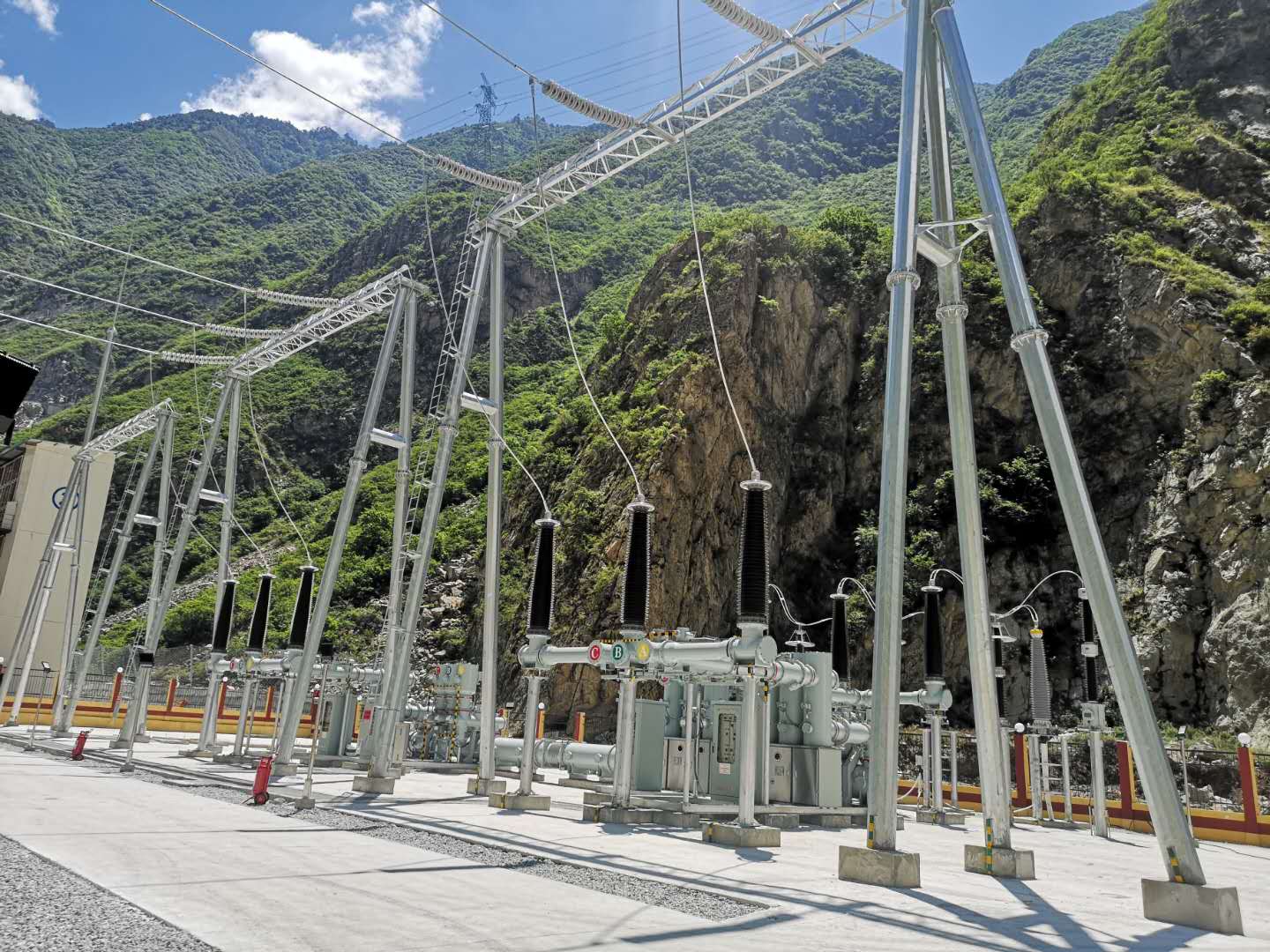

典型案例：甘孜州康定长河坝水电站

    长河坝水电站为大渡河梯级开发的骨干电站，由大唐国际发电股份有限公司投资开发的一等大(1)型水电工程，长河坝水电站枢纽建筑物主要由砾石土心墙堆石坝、泄洪系统、引水发电系统组成,电站装机容量2600MW，近期多年平均发电量约108.0亿KW.h，枯水期平均出力约376MW，远景可达110.4亿KW.h和638MW。电站水库正常蓄水位1690m，正常蓄水位下库容为10.4亿立方米，其中死库容为6.2亿立方米，为季调节水库。

      长河坝水电站安装4台65万千瓦混流式水轮发电机组，总装机容量260万千瓦，单独运行年均发电量108.3亿千瓦时，联合运行年均发电量111亿千瓦时。电站水库总库容10.75亿立方米，调节库容4.15亿立方米，具有不完全年调节能力。长河坝采用砾石土心墙堆石坝，坝高240米，河床覆盖层深约80米，场区地震基本烈度为8度，大坝地震设防烈度为9度，大坝填筑量约3300万立方米。长河坝大坝集中超高心墙堆石坝、河床深厚覆盖层、高地震烈度、狭窄河谷四大难度于一体，坝体和基础的防渗处理设计、大坝抗震安全措施，均无成熟经验可借鉴，给设计、施工和运行带来挑战性难题，目前世界上尚无已建成同等规模的工程。
